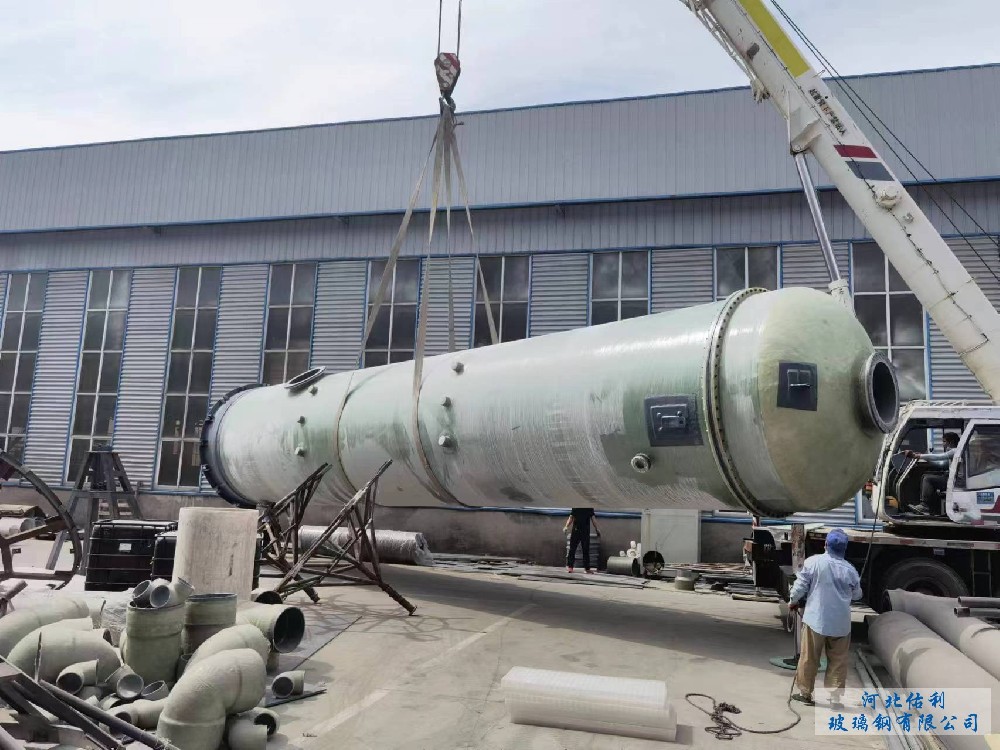

FPRPVC復合泡罩塔(泡罩干燥塔)運行時液體由塔的上部連續進入，經溢流管逐板下降，并在各板上積存液層，形成液封；蒸汽（或氣體）則由FPRPVC復合泡罩塔塔底進入，經由泡罩底緣上的齒縫或小槽分散成小氣泡，與液體充分接觸，并穿過液層而達到液面，然后升入上一層塔板。泡罩干燥塔的液體溢流方式和降液管的設置與一般塔板無異，鼓泡元件主要由升氣管及泡罩構成。泡罩安裝在升氣管的上方，分圓形泡罩和條形泡罩兩種。

FPRPVC復合泡罩塔結構設計:

1、溢流裝置

溢流裝置有降液管和受液盤。

1.1降液管

降液管的類型分為兩種，一種是圓形降液管，另一種是弓形降液管。

1.2受液盤

受液盤按形式分為兩種，分別是平型和凹型。

2、進出口管裝置

2.1進料管

加料板的作用是減小進料時的波動，為了能夠讓液體經過泡罩干燥塔塔板是不溢出，進料口設置加料板，在加料板設置進口堰。

2.2出料管

為了不產生夾帶液滴和降低壓降，在設計出料管時選擇直徑比較大的。還會設置除沫器和擋板來控制液滴，特別是在對夾帶液滴量方面有較大的要求時。

3、人孔與手孔

人孔天通常設置在塔體大概60cm的地方，在塔頂上也要設置一個人孔，在這里選用的結構是分塊式塔盤。

4、視鏡

當工作人員需要觀察塔設備的內部時，可以通過視鏡來觀察。

5、液面計

液面計的作用是可以查看塔里的液面情況。

6、法蘭

法蘭連接的固定結構組成是一對法蘭、多個螺栓、一個墊片等。

7、補強圈

有時候FPRPVC復合泡罩塔塔體會因為開孔過大使它的強度降低，補強圈在一定程度上可以提升塔的強度。

8、除沫器

FPRPVC復合泡罩塔(泡罩干燥塔))不易發生漏液現象；有較好的操作彈性，便于操作；有恒定的、較高的板效率；塔板不易堵塞；物料的適應性強；泡罩塔具有較高的生產能力，適于大型生產。
